概述
   ZY-3051/1151系列压力/差压变送器是采用国外应用最广泛，技术最成熟的电容式传感器芯体，并引进国外全套生产工艺和技术，严格执行质 量管理体系IS09000：20000标准，生产出的系列压力/差压变送器。
   ZY-3051/1151系列压力差压变送器针对国内不同用户的要求，分普通模拟型和标准智能型两种规格；其中智能系列通过就地按钮，可现场调零或重新标定量程，通过手操器或通讯软件还可实现无源标定和数据组态 。
3051系列变送器量程宽，体积小巧，外形美观,便于安装 。
应 用
石油／石化／化工
与节流孔板配套，提供精确的流量测量和控制 。
可测量管道和贮罐的压力或液位。
电力／城市煤气／其它公用事业
要求测量高稳定度和高精度的的场合
纸浆和造纸
用于要求耐化学液体、耐腐蚀性液体之类的变送器。
钢铁／有色金属／陶瓷
用于炉膛压力测量等要求高稳定性，高精度测量的场合。
用于在严格控制(温度、湿度等)条件下要求稳定测量压力的场合。
机械／造船
用于在严格控制(温度、湿度等）条件下要求稳定测量压力的场合。
工作原理
   过程压力通过容室两侧或一侧的隔离膜片及灌充液传至其中心测量膜片 。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比，最大位移约O.lmm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4-20mA DC输出信号（见图1）。
技 术 指 标
（在充硅油、316L不锈钢膜片、量程比1:1条件下）
准确度：
1、数字信号：士0.1%
2、模拟信号：士0.1%至士0.2%
3、微量程（≤1.5kPa）：士0.2%
环境温度影响/28℃
量程比1:1至 10:1   : ≤ 士 0.2%
微量程（≤1.5kPa) ： 士 0.5%．
静压影响（差压变送器）
1、零点误差（可在静压下消除）
静压从0-13.7Mpa: 士 0.2% ／ 6.9MPa
静压超过13.7MPa: 士0.5% ／6.9MPa
2, 量 程 误 差
士0.25％／6.9MPa．
正 、负迁移
最大正迁移为最小调校量程的500%。
最大负迁移为最小调校量程的600%。

正负迁移后，其量程上、下限均不得超过其量程的极限。
稳定性
（± 0.2%FS年量程比1:1条件下）。
安装位置影响
零点最多影响250Pa， 可调零修正，无量程影响。
振动影响（微量程除外）
在任意方向上进行15至2000H z振动下小于土 0.1%FS
电源影响
小于0.005% / V
绝缘强度及反向保护
正 、负接线端子与壳体之间50Hz, 100Vpp历时一分钟无飞弧现象。反接24VDC无损坏。
供电电压
12V-45VDC（标准为24VDC，无负载 可工作于12VDC，带数字指示表头供电电压 不低于16VDC）
使用温度
-20℃～＋85℃
贮藏温度
-40℃～＋104℃
相对湿度
0～100%HRC
物理性能
重量：3051型约3.9kg,1151型约5.4kg（皆为标准配置，不带安装附件）。
高度：3051型190mm，1151型220mm。
电缆穿线孔：M20x1.5
引压连接
1、引压孔NPT1/4内锥管螺纹
2、引压螺钉：M10 x 1.5，间距41.3 mm
3、引压连接接头（见图4）
4、法兰液位型（详见附表法兰及规格尺寸）
隔离膜片
316L、哈氏C-276、蒙乃尔 、钽可选
排气/排液阀
316L、哈氏C-276或蒙乃尔可选
传感器连接0型环
丁晴橡胶密封圈、聚四氟密封圈、金属密封圈可选
电子壳体及涂层
低铜铝合金，表面喷涂聚氨脂
传感器灌充液
硅油、氟油可选
表盖及显示盒
10mm钢化玻璃、丁晴橡胶密封
总体防护性能符合：IP67
隔爆、 本安认证
本安型 “ i ”
符合GB3836.1-1983、 GB3836.4-1983
防爆等级： EXiaIICT5
隔爆型 “ d ”
符合GB3836.1- 1983、GB3836.2-1983
防 爆 等 级 ： EXdIIBT4
手 操 器 适 用 对 象
普通模拟型：无手操器及校验软件
标准智能型：可用HT-388或Roesmount275手操器。

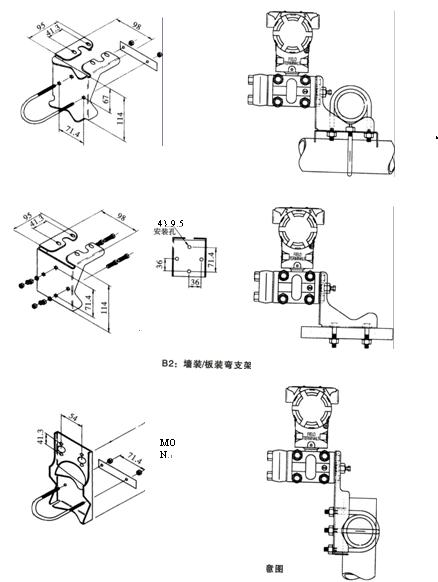

外形尺寸与安装连接示意图

1、外形尺寸图

注：1、智能变送器可进行10：1以上量程迁移，但为保证使用的各项指标均达到最好 性能，建议用户上表或选型表推荐量程进行选型。
2准确度0.1%FS在订货时需特殊说明。
定货须知
1)变送器型号可根据选型规格表按需要确定
2)选型规格表中的数字、符号必须填写清楚、准确无误。
3)如有正负迁移，必须注明迁移量数值4)差压变送器如需配三阀组，需另行注明
5) 选 购 远 传 变 送 器 时 ，还应根据不同远传法兰选型表按需确定。
6) 如果远传变送器要在真空场合和高温场合下使用，订货时要特殊注明。
7）接触介质0形密封环的材料有丁請橡胶和氟胶等
8）无特殊说明，出厂时灌充液为硅油。
